ファイバ、及びレンズ加工用放電電源

- Electric Discharge Machine for Fiber and Lens Processing -


商品説明


・ファイバ、及びレンズ加工用放電電源 本品は異径ファイバの融着、ファイバとレンズの融着、フォトニッククリスタルファイバの端面穴封止、先球ファイバーの加工、コア拡大、ファイバープローブの製作に使用することができる放電加工機です。
2芯、3芯、4芯タイプの放電電極タイプを選定することができます。


製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

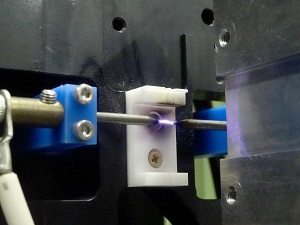

【完成例】ファイバ、及びレンズ加工用放電電源 【完成例】ファイバ、及びレンズ加工用放電電源 【完成例】ファイバ、及びレンズ加工用放電電源 【放電時】4芯 【放電時】2芯
放電制御BOX
寸法 W260 × D230 × H150[mm]
消費電力 最大70W
電源電圧 AC100V
制御 手動 放電ON/OFF
放電強度設定:100段階
自動 外部USB入出力ユニット(オプション)によりPCで放電ON/OFF,放電強度設定を制御可能

形状例


製品形状

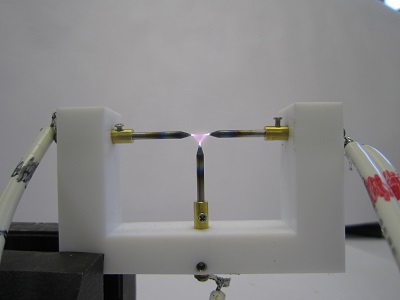

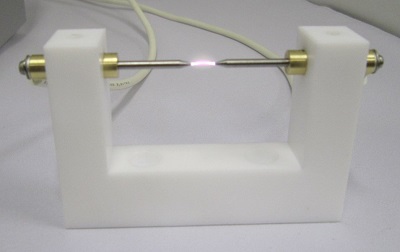

2芯 3芯

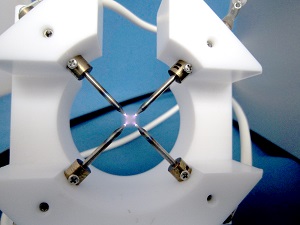

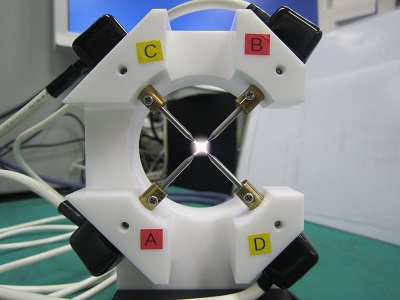

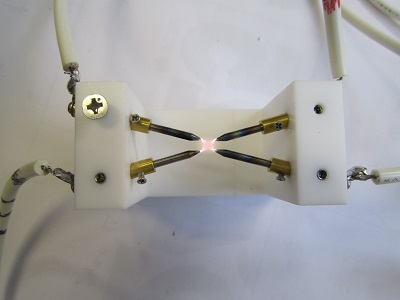

4芯 4芯

ファイバ先端加工例

コーン型 →  先球型
くさび型 くさび先球型
ファイバレンズ癒着例 フォトニッククリスタルファイバー
端末穴埋め加工
