三軸自動調芯装置

- Three Axis Micro Robot -


商品説明


・三軸自動調芯装置 本品は光モジュールの光軸調整をする場合に使用するxyzの3軸自動ステージで、分解能0.02μm、ロストモーション±0.1μmの高性能かつコンパクトに高感度で作り上げられております。
また、専用の高速光パワーメータを使用することでアクティブにピークサーチすることができます。付属のソフトウェアには
  • ニアフィールドのパターン測定
  • ラスターサーチ
  • クロスサーチ
  • 自動追尾
などの機能が附属しています。

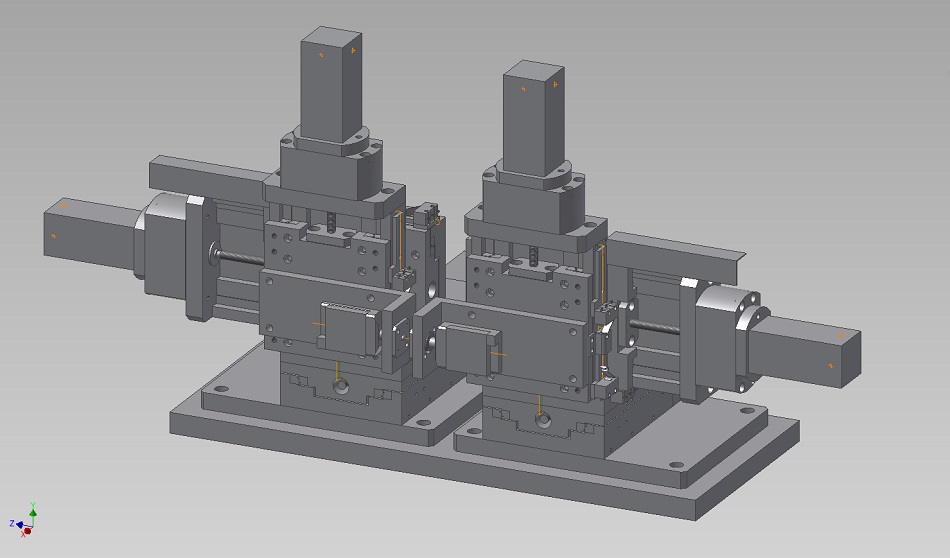

また、応用例として三軸自動調芯装置を2台使うことで、光軸合わせなどが可能になります。

製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

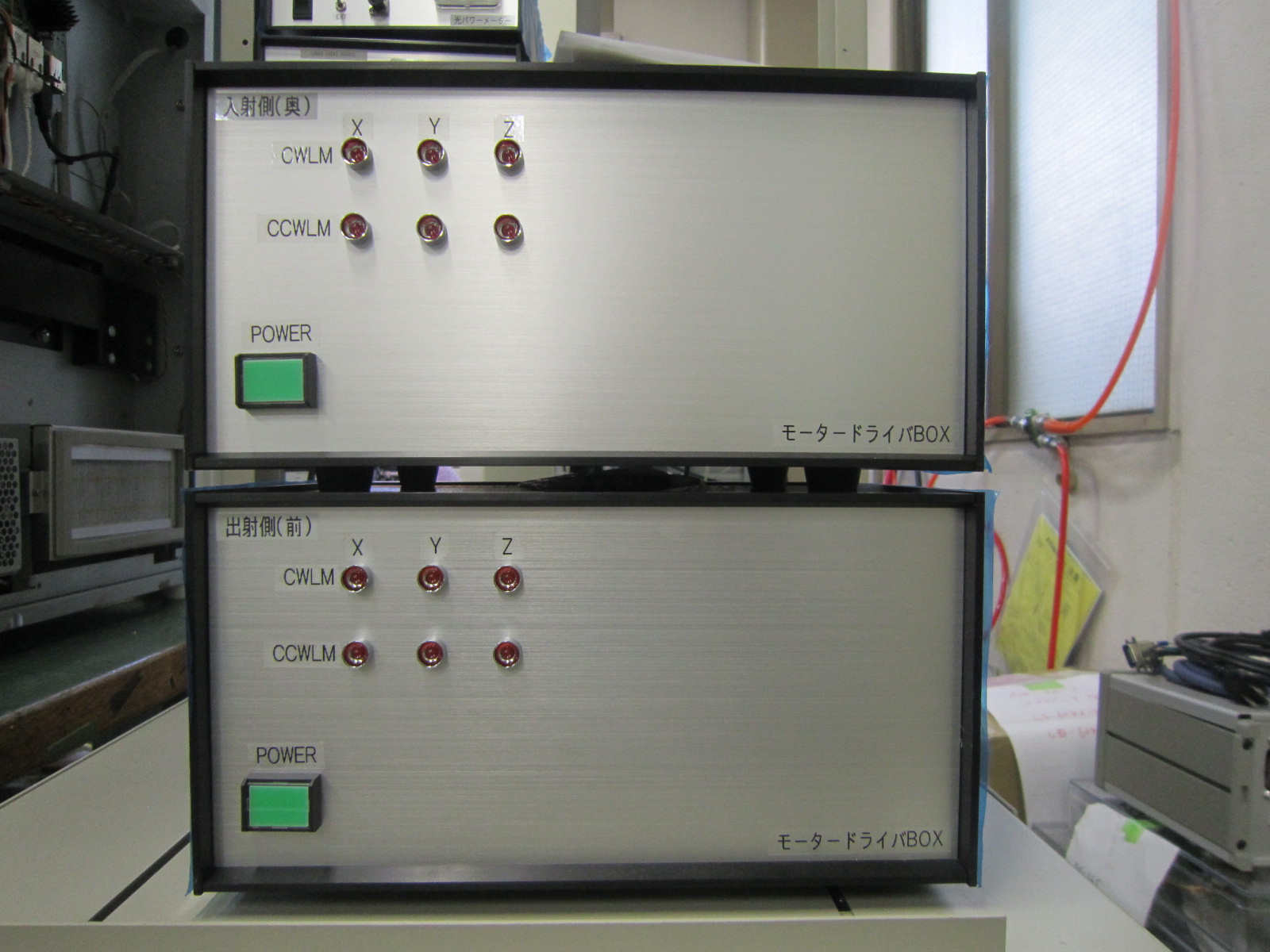

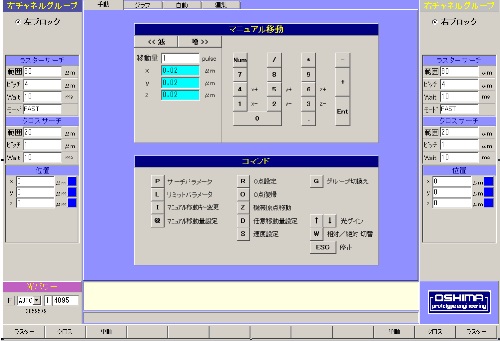

【製品例】三軸自動調芯装置 【製品例】三軸自動調芯装置 【製品例】三軸自動調芯装置 【製品例】光パワーメータ 【製品例】ドライバボックス 【製品例】付属ソフトウェア画面 【応用例】六軸自動調芯装置
基本価格
\2,010,000~
内訳 微動台 \450,000×3 = \1,350,000
ドライバコントローラ
及びケーブル
\480,000
高速光パワーメータ 30dBm - \280,000
40dBm - \480,000
PC用ボード 仕様による
汎用PC 客先用意
※上記基本価格は、内訳の青字を合計したものになります。
 仕様により上下する場合がございますので、お問い合わせください。
XYZステージ
パルスモータ駆動 オープンループ方式
ストローク ±10mm
分解能 0.02μm
ロストモーション ±0.1μm
最大スピード 1.0mm/s
パルスモータ制御機能(ドライバボックス)
適合モータ 5相ステッピングモータ
対応センサ メカニカルまたは光電式
最高速度 50000pulse/sec
制御軸数 6軸(ドライバボックス1台あたり3軸)

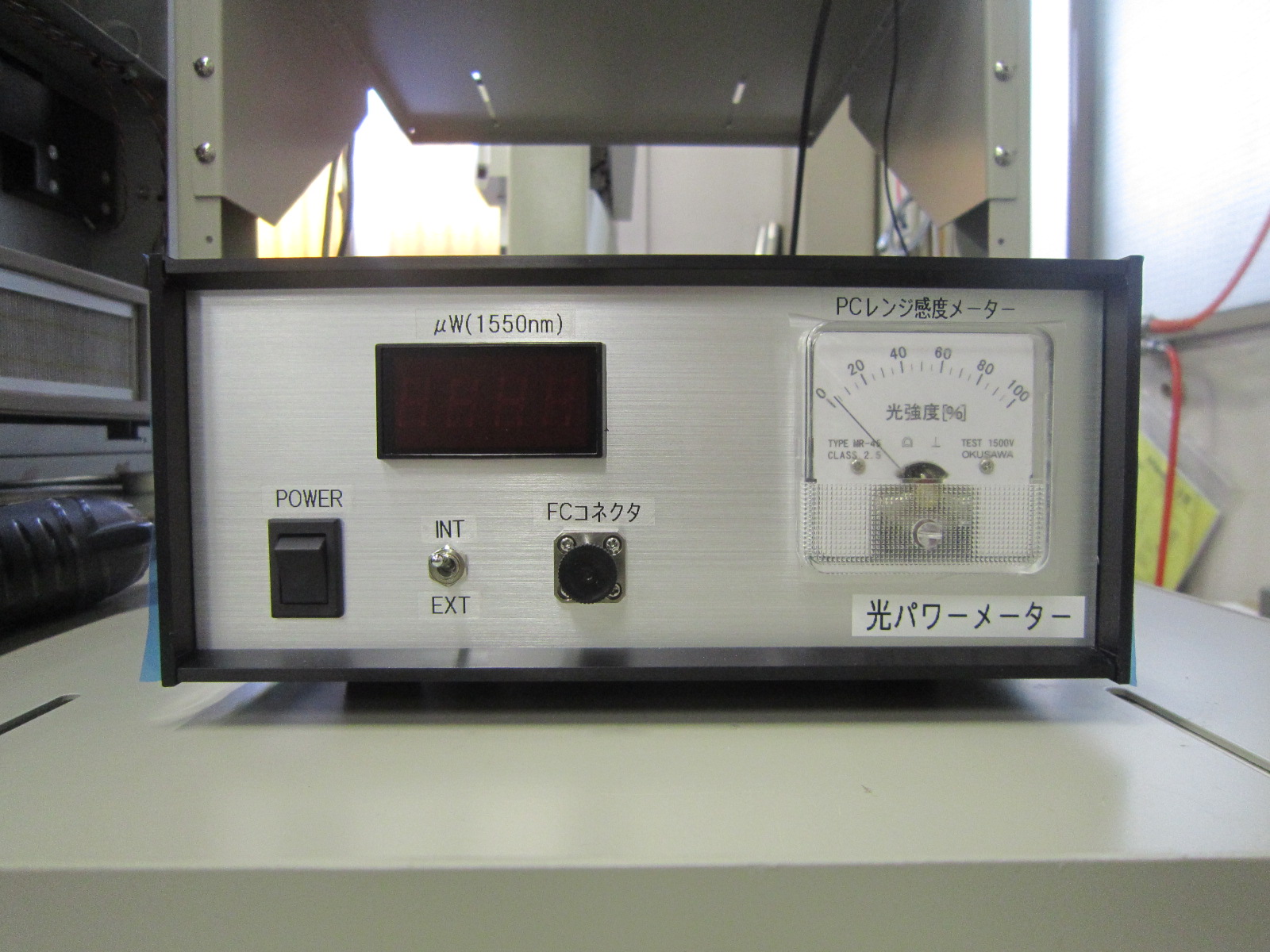

PD電流検出機能(光パワーメータ)
PD電流検出レンジ 1000μW , 180μW , 20μW
検出電流分解能 1/4096
その他
制御,表示部 汎用PC
電源 AC100V
寸法 本体 195(W) × 203(D) × 395(H)
ドライバボックス 430(W) × 230(D) × 149(H)
  光パワーメータ 200(W) × 230(D) × 88(H)
消費電力 本体 23.7W(通常時) , 電源容量300W
  ドライバボックス 最大115W(1台分)
  光パワーメータ 最大約5W
オプション
各種ホルダー
エア防振台
ファイバ端面観察機構
ファイバ回転角度調整機構
 インターフェース:GPIB

三軸自動調芯装置の利用方法

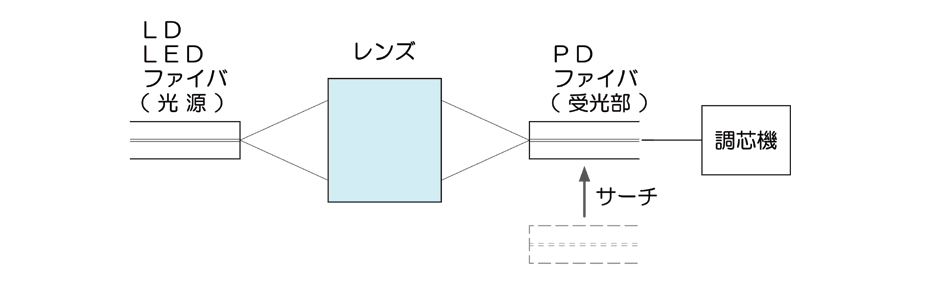

①焦点合わせ
レンズで集光した光の焦点をサーチし、受光部を焦点へと動かします。

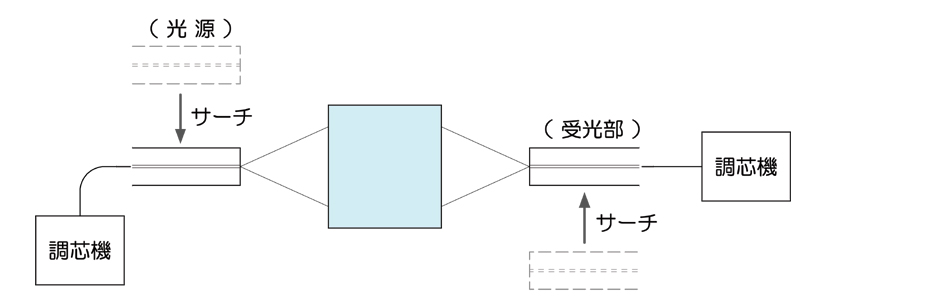

②光軸合わせ
光源と受光部を両方動かし、もっとも光が強くなる位置をサーチします。

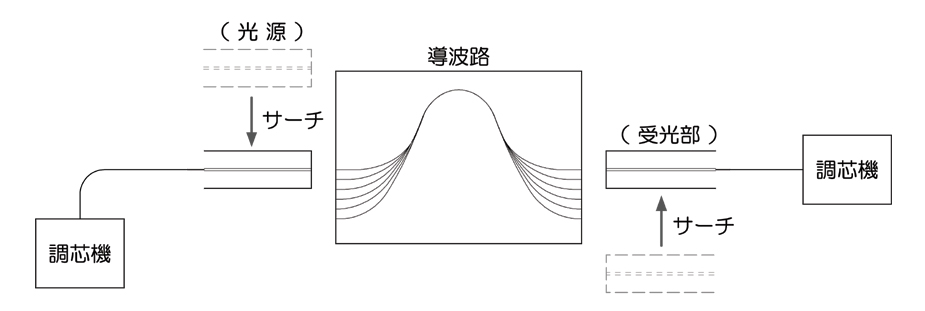

③導波路
導波路でも同様に、パワー最大の位置をサーチします。

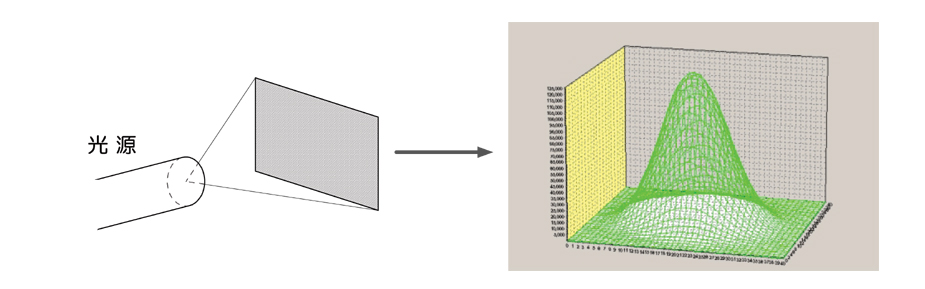

④光強度分布のパターン測定
光源から出た光をグラフにして出力します。

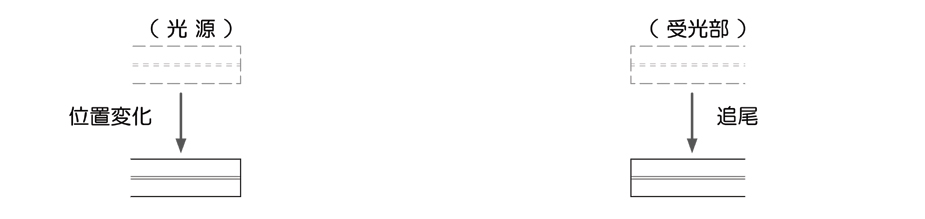

⑤追尾機能
接着剤やハンダの硬化、温度変化による位置の変化を感知・追尾し、パワー最大を維持し続けます。

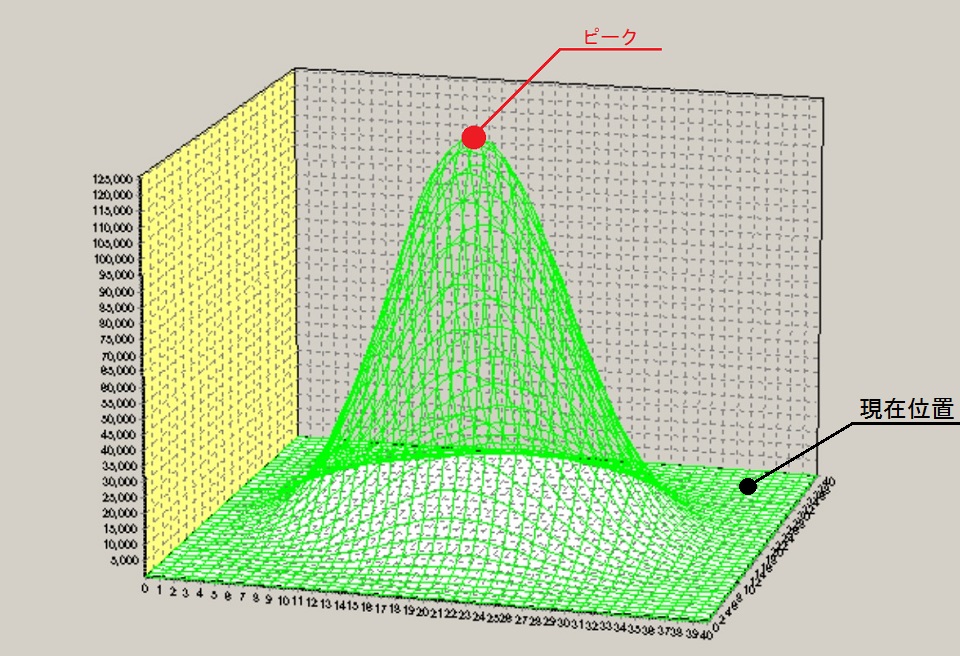

●ラスターサーチ
出射側が入射光を感知していない(現在位置がわからない)場合、広範囲を調べ大まかなピークの位置を取得する機能がラスターサーチです。

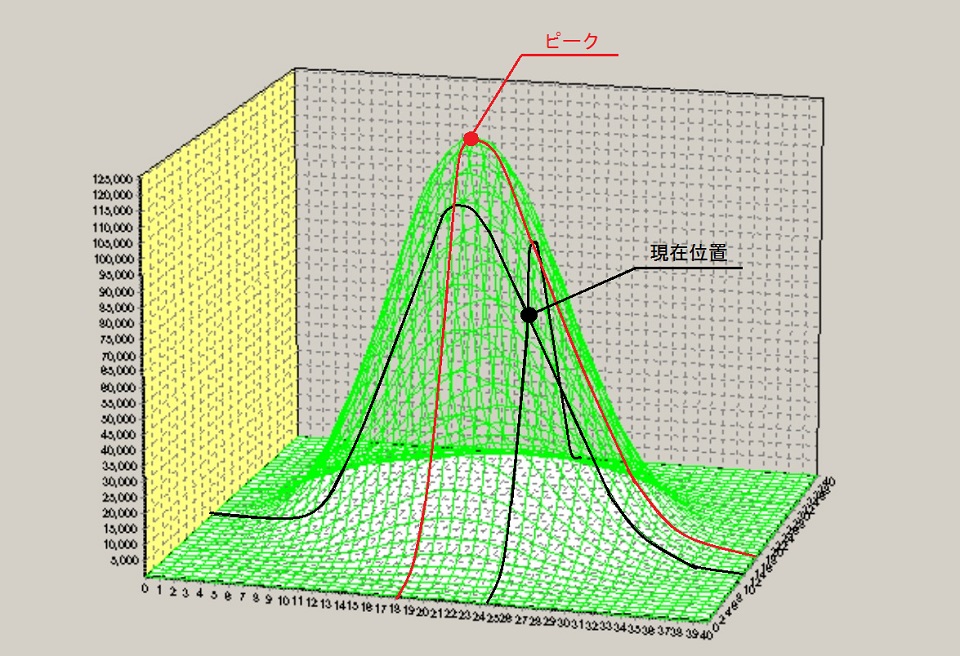

●クロスサーチ
出射側の現在位置がわかっている場合、現在位置からx,y方向を調べることでより光量の大きい場所を探し、正確なピーク位置を取得する機能がクロスサーチです。
●追尾機能
正確なピーク位置を取得し続けたい場合に追尾機能を使うことで、接着剤の硬化、ハンダの硬化、温度変化による相手、または自分の位置変化に対応してピーク位置を取得し続けることが可能です。
●Zサーチ
入射光をレンズなどで集光している状況で、その焦点を取得したい場合にZサーチ機能を使用します。
まずラスターサーチやクロスサーチでxy平面のピーク位置を取得し、その後にz軸を調べていくことで三次元的なピーク位置を取得することができます。
