テーパー導波管

- Tapered Transitions -


商品説明


・テーパー 導波管の入力と出力で周波数帯域が違うものをテーパーといい、当社では導波管対応表の隣り合う行のテーパー(例:WR10-WR8)を「1段テーパー」、1行とばした行同士のテーパー(例:WR10-WR6)を「2段テーパー」、それ以外(例:WR15-WR8)を「多段テーパー」と呼称しています。
テーパー対応表に記載のあるものは1段テーパーと2段テーパーのみですが、多段テーパーも製作可能です。


当社では導波管の長さ、材質、管の厚さなどお客様のご要望に応じて自由に変更し製作することが可能です。
製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

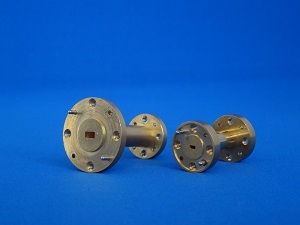

【完成商品例】テーパー導波管 【完成商品例】テーパー導波管 【完成商品例】テーパー導波管
テーパー対応表
表に記載のあるものは標準品(1段テーパー、2段テーパー)です。
多段テーパーも製作可能ですので、是非お問い合わせください。
WRサイズ1 WRサイズ2 長さL(mm)
WR42 WR28 53.3
WR42 WR22 53.3
WR28 WR22 50.8
WR28 WR19 50.8
WR22 WR19 50.8
WR22 WR15 50.8
WR19 WR15 38.1
WR19 WR12 38.1
WR15 WR12 38.1
WR15 WR10 38.1
WR12 WR10 25.4
WR12 WR8 25.4
WR10 WR8 25.4
WR10 WR6 25.4
WR8 WR6 25.4
WR8 WR5 25.4
WR6 WR5 25.4
WR6 WR3 25.4
WR5 WR3 25.4

導波管対応表


製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
導波管サイズ 透過周波数(GHz) フランジ
WR 内径(mm)
A × B
WR-42 10.668×4.318 17.5 - 26.5 UG425,UG595
WR-28 7.110×3.560 26.5 - 40.0 UG381,UG599
WR-22 5.690×2.850 33.0 - 50.5 UG383
WR-19 4.780×2.390 40.0 - 60.0 UG383
WR-15 3.759×1.880 50.5 - 75.0 UG385
WR-12 3.100×1.550 60.0 - 90.0 UG387
WR-10 2.540×1.270 75.0 - 110 UG387
WR-8 2.030×1.020 90.0 - 140 UG387
WR-6 1.651×0.825 110 - 170 UG387P
WR-5 1.295×0.648 140 - 220 UG387P
WR-4 1.092×0.546 170 - 260 UG387P
WR-3 0.864×0.432 220 - 330 UG387P

図面

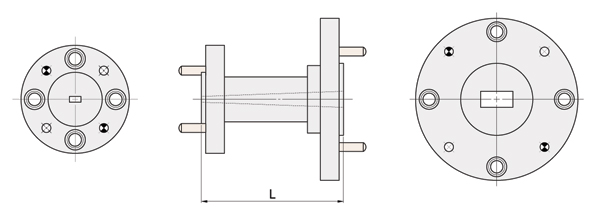

テーパー導波管の例(WR15-WR8)

フランジを含めた導波管の長さをLとしており、ご注文の際はご希望の寸法をご指定ください。

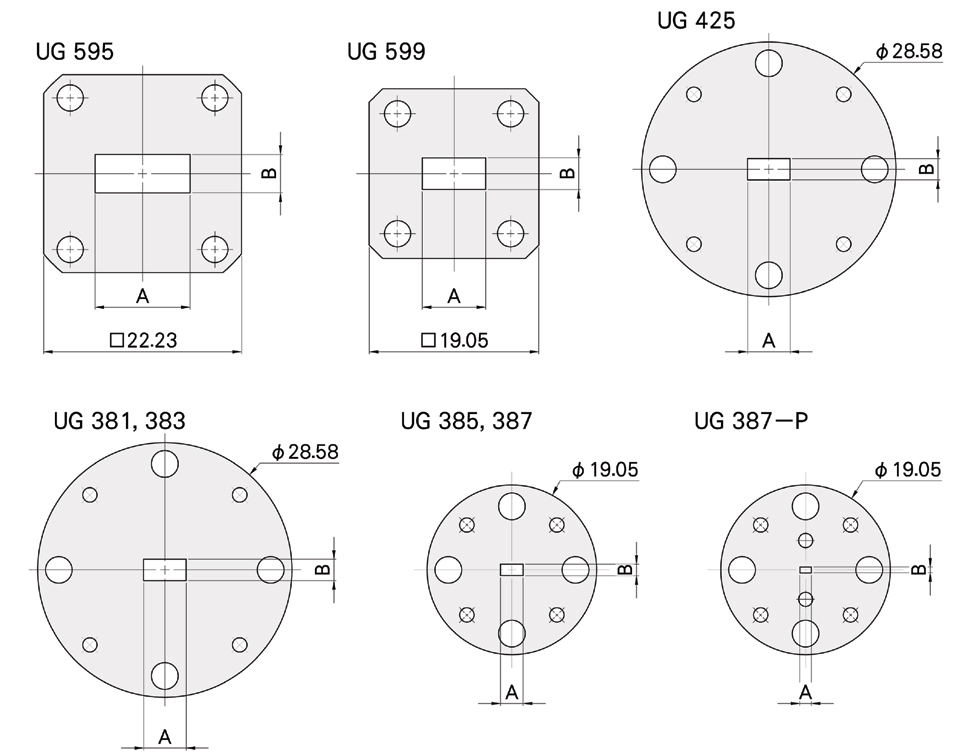

フランジ

UG381,383とUG425はフランジの径がφ28.58。UG385,387はφ19.05。UG387-Pはφ19.05でピン穴が2つ増えます。UG599は角フランジで□19.05です。
