導波管スタンド

- Waveguide Stand -


商品説明


・導波管スタンド 本品は、導波管立体回路を自在に固定できるように設計したシステムで、種々のパーツにより構成されており、最適の固定方法が選択できるようになっております。

製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。

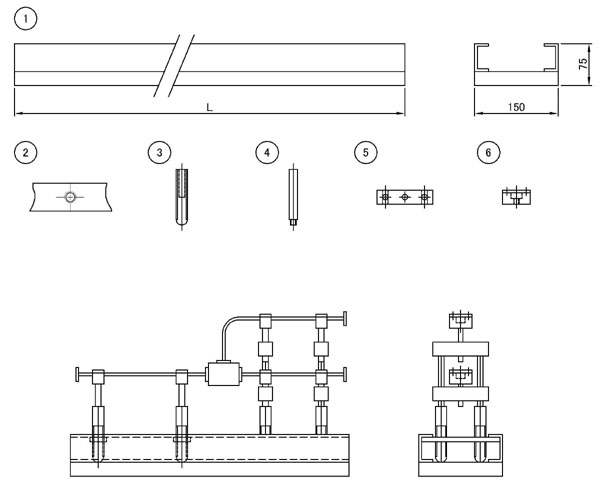

【図面】導波管スタンド 【図面】導波管スタンド 【図面】導波管スタンド
構成
1 ベンチ L = 500,1000,1500
2 フィックスブラケット
3 フィックススクリュー
4 スタンド 長さ[100,200,300,400]
5 ユニバーサルジョイント
6 導波管ホルダ WR = 任意
1,4,6は注文時にご指定ください。上記値はあくまで目安ですので、それ以外の寸法でも特注でお受けいたします。

図面


導波管スタンド
