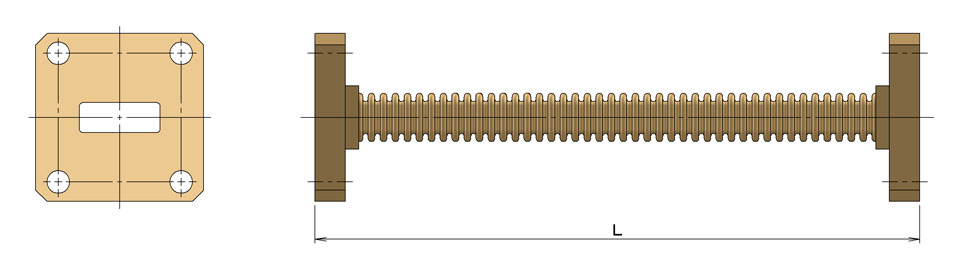

【完成商品例】フレキシブル導波管
| 注文例 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 商品名 | - | WRサイズ | - | 長さ(L) | - | 材質 | - | メッキ | - | フランジ | - | 検査データ |
| FW | - | ○○ | - | ○○ | - | BS | - | Au/無 | - | ○○ | - | 有/無 |
| 下表「在庫表」を参考にご記入ください。 | ||||||||||||
| 価格例 | ||||||
|---|---|---|---|---|---|---|
| FW-WR42-100-BS-Auメッキ-UG595-無 | = | ￥95,000 | ||||
| ※検査データ付きは1本あたり￥6,000～￥12,000の追加料金になります。 ※価格はすべて直販価格です。 |
||||||
| 導波管サイズ | 透過周波数(GHz) | フランジ | |||||||
|---|---|---|---|---|---|---|---|---|---|
| WR | 内径(mm) A × B |
導波管規格 | 材質 | ||||||
| BS | |||||||||
| WR-75 | 19.050×9.525 | 9.84 - 15.0 | UBR120 | UG | |||||
| OSHIMA | |||||||||
| WR-62 | 15.799×7.899 | 11.9 - 18.0 | UG419/U | UG | |||||
| OSHIMA | |||||||||
| WR-51 | 12.954×6.477 | 14.5 - 22.0 | UBR180 | UG | |||||
| OSHIMA | |||||||||
| WR-42 | 10.668×4.318 | 17.6 - 26.7 | UG595/U | UG | |||||
| OSHIMA | ○ | ||||||||
| WR-34 | 8.636×4.318 | 21.7 - 33.0 | UBR260 | UG | |||||
| OSHIMA | |||||||||
| WR-28 | 7.112×3.556 | 26.4 - 40.0 | UG599/U | UG | |||||
| OSHIMA | |||||||||
| WR-22 | 5.690×2.845 | 32.9 - 50.1 | UG383/U | UG | |||||
| OSHIMA | |||||||||
※記載がないものは在庫がございませんので受注生産となります。
記載があるものは短納期で提供できます。
フレキシブル導波管
フランジ
規格（導波管の厚み）
 |
CORRUG、GRASP、Femtet、HFSS等のシミュレーションソフトを使用しての設計や、VNA(ベクトルネットワークアナライザー)を使用したWR３(300GHz)までの透過損失、反射損失(Sパラ)の測定も可能です。 |
