UGクランプ

- UG clamp -

商品説明

UGクランプを使えばネジ締結することなく導波管を簡単に結合できます。
OTL-QF381-01 OTL-QFO-02
・UGクランプ 本品は、導波管を簡易的に接続するためのものです。
フランジ部にセットし、ツマミを回すだけで簡単に導波管を接続、使用することができます。
WR19～WR28用の"OTL-QF381-01"とWR3～WR15用の高精度タイプ"OTL-QFO-02"がございます。
"OTL-QFO-01"の販売は終了しました。

当社では導波管の長さ、材質、管の厚さなどお客様のご要望に応じて自由に変更し製作することが可能です。
製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

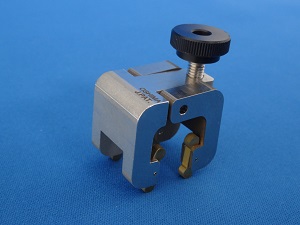

OTL-QF381-01
対応フランジ UG381,UG383
対応導波管 WR19 ～ WR28
重量 50g
材質 SUS,真鍮

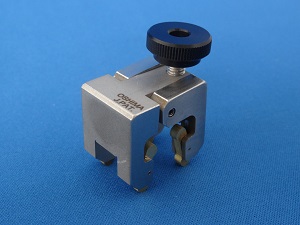

OTL-QFO-02
対応フランジ UG385,UG387
対応導波管 WR2.2～ WR15
重量 50g
材質 SUS、真鍮

使用方法

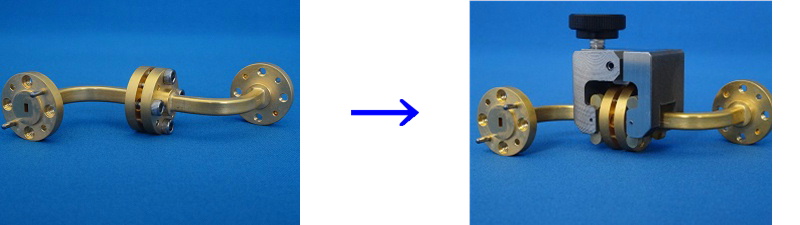

仕様フランジ UG387/UM → フランジ面同士を合わせる → セットし、つまみを回して固定

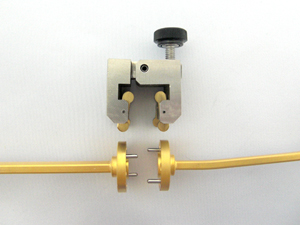

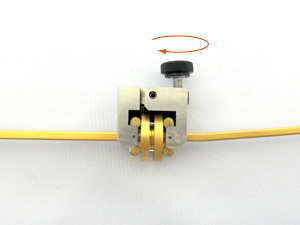

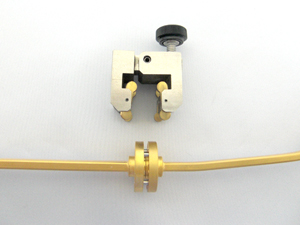

導波管2本とOTL-QFO-02を用意します。 フランジ面を合わせます。ネジは不要です。 UGクランプを取り付け、つまみをしっかりと回し固定します。

対応表

製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
対応UGクランプ  導波管サイズ 透過周波数
(GHz)		 対応フランジ
WR 内径(mm)
A × B
OTL-QF381-01 WR-28 7.110×3.560 26.5 - 40.0 UG381,UG599
WR-22 5.690×2.850 33.0 - 50.5 UG383
WR-19 4.780×2.390 40.0 - 60.0 UG383
OTL-QFO-02 WR-15 3.759×1.880 50.5 - 75.0 UG385
WR-12 3.100×1.550 60.0 - 90.0 UG387
WR-10 2.540×1.270 75.0 - 110 UG387
WR-8 2.030×1.020 90.0 - 140 UG387
WR-6 1.651×0.825 110 - 170 UG387P
WR-5 1.295×0.648 140 - 220 UG387P
WR-4 1.092×0.546 170 - 260 UG387P
WR-3 0.864×0.432 220 - 330 UG387P

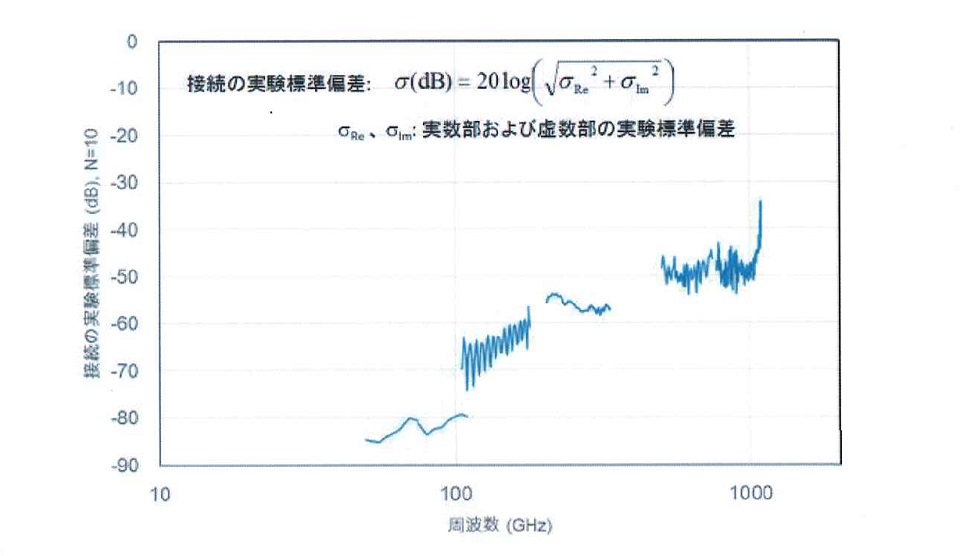

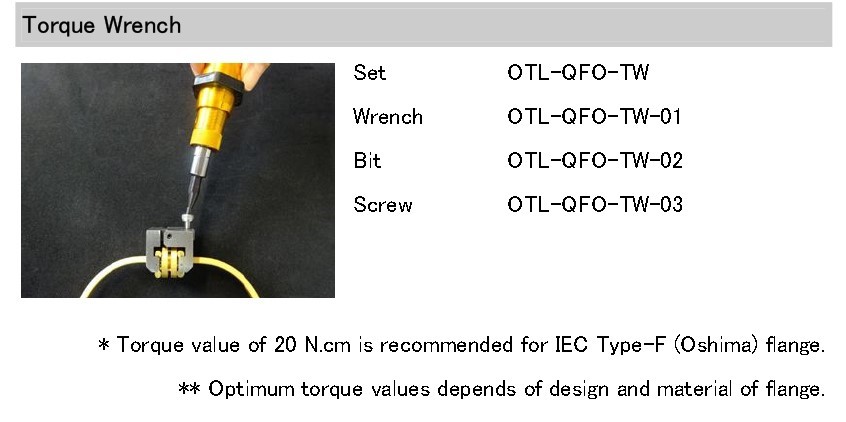

データ例

測定データのばらつきを表しており、75～110GHzの周波数では10^(-8)程度の範囲でばらつきます。
測定データのばらつきを表しており、75～110GHzの周波数では10^(-8)程度の範囲でばらつきます。

図面

フランジ

UG381,383はフランジの径がφ28.58。UG385,387はφ19.05。UG387-Pはφ19.05でピン穴が２つ増えます。UG599は角フランジで□19.05です。
