シムクランプ

- Shim Clamp -


商品説明

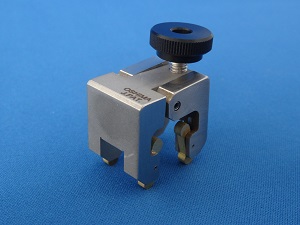

シムクランプを使えばネジ締結することなくシムと導波管を簡単に結合できます。
・シムクランプ 本品はSパラメータ測定のキャリブレーション操作時におけるシム板の脱着または導波管フランジ間にサンプルを挟むなどの場合にUGネジを締め付けることなくワンタッチにて安定したフランジ接合ができるように考案されたクランプです。
シム厚さ1.5mm ~ 4.5mmに対応した"OTL-QFO-02-03"、シム厚さ4mm ~ 6.5mmに対応した"OTL-QFO-02-05"の2種類の他に、UG381,383に対応した"OTL-QF381-01-03","OTL-QF381-01-05"の2種類があります。
また、0~1.5mmのシムの場合は通常のUGクランプにてはさむことができます。


製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。
OTL-QFO-02-03 OTL-QFO-02-03 OTL-QFO-02-03
対応表
型番 対応シム厚さ
対応フランジ 対応導波管 重量 材質
OTL-QF381-01-03 1.5 ~ 4.5[mm] UG381,UG383 WR19 ~ WR28 50g SUS,真鍮
OTL-QF381-01-05 4 ~ 6.5[mm] UG381,UG383 WR19 ~ WR28 50g SUS,真鍮
OTL-QFO-02-03 1.5 ~ 4.5[mm] UG385,UG387 WR3 ~ WR15 50g SUS,真鍮
OTL-QFO-02-05 4 ~ 6.5[mm] UG385,UG387 WR3 ~ WR15 50g SUS,真鍮

図面

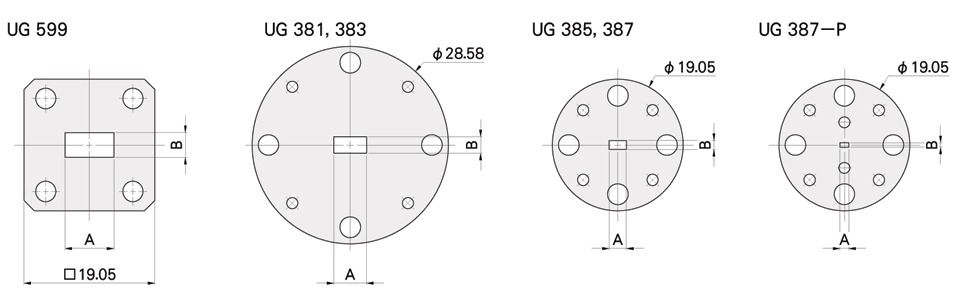

フランジ

UG381,383はフランジの径がφ28.58。UG385,387はφ19.05。UG387-Pはφ19.05でピン穴が2つ増えます。UG599は角フランジで□19.05です。
