円角変換導波管

- Rectangular to Circular Waveguide -

商品説明

・円角変換 本品は導波管回路において矩形導波管と円形導波管を接続するための製品です。
円形導波管側の口径は任意でご指定いただけます。

長さLを変更したい場合はご希望の寸法をご連絡ください。

製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

【商品完成例】円角変換導波管

【商品完成例】円角変換導波管

【商品完成例】円角変換導波管

対応表

製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
導波管サイズ					透過周波数(GHz)	フランジ
バンド	WR	口径(mm) A × B	口径(mm) φ	長さ(mm) L	透過周波数(GHz)	フランジ
K	WR-42	10.668×4.318	φ10.06	50.8	17.5 - 26.5	UG381,UG595
Ka	WR-28	7.110×3.560	φ6.35	38.1	26.5 - 40.0	UG381,UG599
Q	WR-22	5.690×2.850	φ5.56	31.8	33.0 - 50.5	UG383
U	WR-19	4.780×2.390	φ4.78	25.4	40.0 - 60.0	UG383
V	WR-15	3.759×1.880	φ3.58	25.4	50.5 - 75.0	UG385
E	WR-12	3.100×1.550	φ3.18	25.4	60.0 - 90.0	UG387
W	WR-10	2.540×1.270	任意	25.4	75.0 - 110	UG387
F	WR-8	2.030×1.020	任意	25.4	90.0 - 140	UG387
D	WR-6	1.651×0.825	任意	25.4	110 - 170	UG387P,UG387
G	WR-5	1.295×0.648	任意		140 - 220	UG387P,UG387
-	WR-4	1.092×0.546	任意		170 - 260	UG387P,UG387
-	WR-3	0.864×0.432	任意		220 - 330	UG387P,UG387
-	WR-2	0.508×0.254	任意		330 - 500	UG387P,UG387
-	WR-1.5	0.381×0.191	任意		500 - 750	UG387P,UG387
-	WR-1	0.254×0.127	任意		750 - 1100	UG387P,UG387

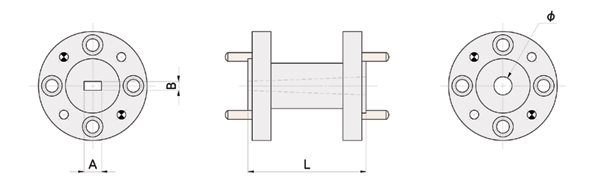

図面

円角変換導波管

A,Bは口径のE面とH面,φの値は円形導波管側の口径、Lはフランジを含めた導波管の長さです。いずれも対応表をご覧ください。

フランジ

UG381,383はフランジの径がφ28.58。UG385,387はφ19.05。UG387-Pはφ19.05でピン穴が２つ増えます。UG599は角フランジで□19.05。同じく角フランジのUG595は□22.23です。
