ローパスフィルタ

- Waveguide Lowpass Filter -


商品説明


・導波管フィルタ導波管フィルタとは、導波管回路において任意の周波数を透過、または遮断する目的で使用される製品です。

当社では、バンドパス、ハイパス、ローパス、バンドリジェクトフィルタを特注で製作しております。まず、お客様にお求めのフィルタの仕様をいただき、それを元にシミュレーションにより形状を決め、CADCAMデータを製作して導波管の管内に精密な加工を施すことにより製作しております。
その都度必要に応じてお客様とご連絡させていただき、仕様にあったフィルタを製作できるよう努めてまいります。

製品に関するご質問、ご相談はお問い合わせ、または電話番号(0422-52-0167)までご連絡ください。本品は受注生産です。是非ご相談ください。
【商品完成例】ハイパスフィルタ 【商品完成例】ハイパスフィルタ 【商品完成例】ハイパスフィルタ 【商品完成例】バンドパスフィルタ

対応表


WR 透過周波数(GHz) バンドパス バンドエリミネータ ハイパス ローパス
WR-42 17.5 - 26.5
WR-28 26.5 - 40.0
WR-22 33.0 - 50.5
WR-19 40.0 - 60.0
WR-15 50.5 - 75.0
WR-12 60.0 - 90.0
WR-10 75.0 - 110.0
WR-8 90.0 - 140.0
WR-6 110.0 - 170.0
WR-5 140.0 - 220.0
WR-4 170.0 - 260.0
WR-3 220.0 - 330.0
WR-2.8 260.0 - 400.0
WR-2.2 330.0 - 500.0
製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。

データ例



CORRUG、GRASP、Femtet、HFSS等のシミュレーションソフトを使用しての設計や、VNA(ベクトルネットワークアナライザー)を使用したWR2.2(500GHz)までの透過損失、反射損失(Sパラ)の測定も可能です。
シミュレーションソフトで計算したフィルタのS11,S21のグラフ。透過周波数75GHz~110GHz,カットオフ75GHz(-10dB),反射-60dB以下 実際に製作したフィルタのS11,S21のグラフ。シミュレーション結果とほぼ完全に一致している。

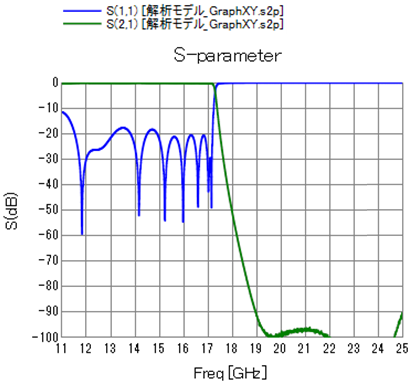

WR62ローパスフィルタの一例(シミュレーション) WR10ハイパスフィルタの一例(測定値)
