【完成商品例】フランジ変換
| フランジ変換対応表 | ||
|---|---|---|
| WRサイズ | フランジ１ | フランジ２ |
| WR42 | （角）UG595 | （円）UG425 |
| WR28 | （角）UG599 | （円）UG381,383 |
| WR22 | （円）UG383 | （円）UG385,387/UG387P |
| WR19 | （円）UG383 | （円）UG385,387/UG387P |
| WR15 | （円）UG385 | （円）UG383,381/UG387P |
| WR12 | （円）UG387 | （円）UG383,381/UG387P |
| WR10 | （円）UG387 | （円）UG383,381/UG387P |
| WR8 | （円）UG387 | （円）UG383,381/UG387P |
| WR6 | （円）UG387P | （円）UG383,381/UG385,UG387 |
| WR5 | （円）UG387P | （円）UG383,381/UG385,UG387 |
| WR3 | （円）UG387P | （円）UG383,381/UG385,UG387 |
| 導波管サイズ | 透過周波数(GHz) | フランジ(標準) | |
|---|---|---|---|
| WR | 内径(mm) A × B |
||
| WR-42 | 10.668×4.318 | 17.5 - 26.5 | UG425,UG595 |
| WR-28 | 7.110×3.560 | 26.5 - 40.0 | UG381,UG599 |
| WR-22 | 5.690×2.850 | 33.0 - 50.5 | UG383 |
| WR-19 | 4.780×2.390 | 40.0 - 60.0 | UG383 |
| WR-15 | 3.759×1.880 | 50.5 - 75.0 | UG385 |
| WR-12 | 3.100×1.550 | 60.0 - 90.0 | UG387 |
| WR-10 | 2.540×1.270 | 75.0 - 110 | UG387 |
| WR-8 | 2.030×1.020 | 90.0 - 140 | UG387 |
| WR-6 | 1.651×0.825 | 110 - 170 | UG387P |
| WR-5 | 1.295×0.648 | 140 - 220 | UG387P |
| WR-4 | 1.092×0.546 | 170 - 260 | UG387P |
| WR-3 | 0.864×0.432 | 220 - 330 | UG387P |

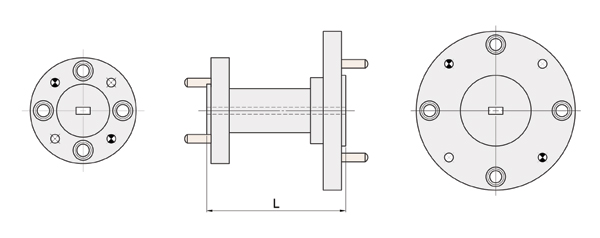

フランジ変換の例(WR8)
フランジ
