- 雄島試作研究所 - Eベンド導波管

・Eベンド導波管 Eベンド導波管は、導波管回路において使われるコンポーネントの１つです。
導波路の長辺（E面）を曲げるものを特にEベンドといい、曲げる角度、回数なども指定していただけます。

当社では導波管の長さ、材質、管の厚さなどお客様のご要望に応じて自由に変更し製作することが可能です。
また、当社でしか扱っていないオリジナルの導波管を製作できます。詳しくは図面をご覧ください。

製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

【完成商品例】Eベンド導波管

注文例
商品名	-	WRサイズ	-	長さ(R)	-	長さ(L1)	-	長さ(L2)	-	材質	-	メッキ	-	フランジ	-	検査データ
EBW	-	○○	-	○○	-	○○	-	○○	-	○○	-	Au/無	-	○○	-	有/無
下表「在庫表」を参考にご記入ください。

※価格はお問い合わせください。

製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
導波管サイズ		透過周波数(GHz)	フランジ	導波管肉厚（T）
WR	内径(mm) A × B			導波管規格	材質
WR	内径(mm) A × B			導波管規格	Cupper	OFC	Silver	SUS	CuNi
WR-28	7.110×3.560	26.5 - 40.0	UG381,UG599	UG OSHIMA	1.02 -	- -	- -	- -	- 0.3
WR-28	7.110×3.560	26.5 - 40.0	UG381,UG599
WR-22	5.690×2.850	33.0 - 50.5	UG383	UG OSHIMA	1.02 -	- -	- -	- 0.51	- 0.25
WR-22	5.690×2.850	33.0 - 50.5	UG383
WR-19	4.780×2.390	40.0 - 60.0	UG383	UG OSHIMA	1.02 -	- -	- -	- -	- 0.26
WR-19	4.780×2.390	40.0 - 60.0	UG383
WR-15	3.759×1.880	50.5 - 75.0	UG385	UG OSHIMA	1.02 -	- -	- -	- -	- 0.3
WR-15	3.759×1.880	50.5 - 75.0	UG385
WR-12	3.100×1.550	60.0 - 90.0	UG387	UG OSHIMA	1.02 -	- -	- -	- 0.15	- 0.27
WR-12	3.100×1.550	60.0 - 90.0	UG387
WR-10	2.540×1.270	75.0 - 110	UG387	UG OSHIMA	1.02 -	- -	- -	- 0.2	- 0.25
WR-10	2.540×1.270	75.0 - 110	UG387
WR-8	2.030×1.020	90.0 - 140	UG387	UG OSHIMA	1.02 -	1.02 0.5	1.02 -	- 0.15	- 0.24
WR-8	2.030×1.020	90.0 - 140	UG387
WR-6	1.651×0.825	110 - 170	UG387P UG387	UG OSHIMA Electroforming	1.02 - 任意	1.02 0.3 -	1.02 - -	- 0.15 -	- 0.23 -


WR-5	1.295×0.648	140 - 220	UG387P UG387	UG OSHIMA	1.02 0.31	1.0 -	1.0 -	- 0.15	- 0.1
WR-5	1.295×0.648	140 - 220	UG387P UG387
WR-4	1.092×0.546	170 - 260	UG387P UG387	UG OSHIMA	0.75 0.25	- -	- 0.5	- 0.15	- 0.275
WR-4	1.092×0.546	170 - 260	UG387P UG387
WR-3	0.864×0.432	220 - 330	UG387P UG387	UG OSHIMA Electroforming	0.75 - 任意	- 0.3 -	0.8 0.3 -	- 0.15 -	- - -


WR-2.8	0.711×0.356	260 - 400	UG387P UG387	UG Electroforming	0.75 任意	- -	- -	- -	- -
WR-2.2	0.559×0.279	330 - 500	UG387P UG387	UG Electroforming	0.75 任意	- -	- -	- -	- -
WR-1.5	0.381×0.191	500 - 750	UG387P UG387	UG Electroforming	0.75 任意	- -	- -	- -	- -
WR-1.2	0.305×0.152	600 - 900	UG387P UG387	Electroforming	任意
WR-1	0.254×0.127	750 - 1100	UG387P UG387	Electroforming	任意
WR-0.8	0.203×0.102	900 - 1400	UG387P UG387	Electroforming	任意
WR-0.65	0.165×0.083	1100 - 1700	UG387P UG387	Electroforming	任意
WR-0.51	0.130×0.065	1400 - 2200	UG387P UG387	Electroforming	任意

※肉厚の記載がないものは在庫がございませんので受注生産となります。
　記載があるものは短納期で提供できます。
※全帯域において機械加工にてはり合わせ加工可能です。写真はこちら。

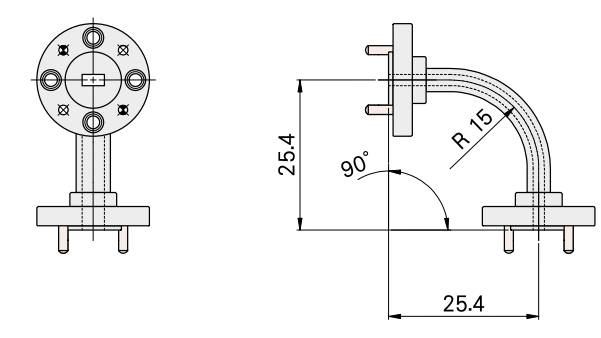

Eベンド導波管

Eベンド標準:L=25.4mm,R-15,90°

フランジ

規格（導波管の厚み）

左から「UG」「OSHIMA」「ElectroForming」の3種類の導波路の断面図。管の厚みがTです。

T=約1.02mm

世界的に定められている規格

T=約0.1～0.5mm

雄島試作のオリジナルの規格で
UGより薄いのが特徴

T=任意

別名:電気鋳造
特殊な形状を作る場合に用いられる手法で
厚みや形状などは全て任意の受注生産です

	CORRUG、GRASP、Femtet、HFSS等のシミュレーションソフトを使用しての設計や、VNA(ベクトルネットワークアナライザー)を使用したWR３(300GHz)までの透過損失、反射損失(Sパラ)の測定も可能です。

WR6　S11,S21データ　L=52mm 材質Cu

CuNi、SUSは内側金メッキ処理可能です。材質がSUSの導波管でAuメッキの有無を比べると、特性が1dB～1.5dB良くなります。

WR10 L=100(mm)のデータ
