電波暗室用三次元位置認識装置

- 3Dimensional Positioner of Radio Wave Darkroom -


商品説明


・電波暗室用三次元位置認識装置本品は、電界強度分布を測定するために開発された極座標系を用いた位置決め装置で、小型軽量ですので任意の場所に運搬可能です。
また、本体と測定部の信号線は光ファイバのみの接続となっており、計測精度を上げております。

製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。
電波暗室用三次元位置認識装置 電波暗室用三次元位置認識装置 電波暗室用三次元位置認識装置

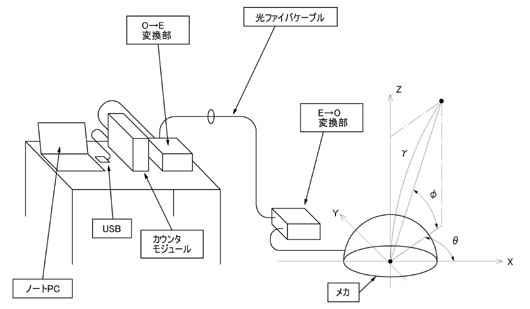

システム概要


本体より出ているワイヤーを持って人間が任意の場所に移動することにより、ワイヤー先端の位置が三次元認識できます。

仕様
座標系 極座標
エンコーダ分解能 r軸:2mm
θ軸:0.005°
φ軸:0.005°
可動範囲 r軸:0~5mm
θ軸:0~355°
φ軸:5~90°
インターフェース USB
電源1(メカ部及びE→O変換部) バッテリー(2時間連続使用可)
DC12 or 24V
電源2(O→E変換部およびカウンターモジュール部) AC100V
重量 20kg以下
光ファイバ長 20m以上
