ダイアゴナルホーン

- Diagonal Horn -

　

このページは現在作成途中です。

商品説明

・ダイアゴナルホーン
製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

【商品完成例】ダイアゴナルホーン

本品は合せ加工品ですが、一体型のものもあります。【商品完成例】ダイアゴナルホーン

【商品完成例】ダイアゴナルホーン

対応表

製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
サイズ					透過周波数(GHz)	フランジ
バンド	WR	口径(mm) A×B	アンテナ径(mm) D	長さ(mm) L	透過周波数(GHz)	フランジ
W	WR-10	2.540×1.270	-	-	75.0 - 110	UG387
F	WR-8	2.030×1.020	-	-	90.0 - 140	UG387
D	WR-6	1.651×0.825	-	-	110 - 170	UG387P
G	WR-5	1.295×0.648	-	-	140 - 220	UG387P
H	WR-4	1.092×0.546	-	-	170 - 260	UG387P
-	WR-3.4	0.864×0.432	3.8	17.5	220 - 330	UG387P
-	WR-2.8	0.711×0.356	-	-	260 - 400	UG387P
Y	WR-2.2	0.559×0.279	4.95	20.3	330 - 500	UG387P
-	WR-1.5	0.381×0.191	-	-	500 - 750	UG387P
-	WR-1.2	0.305×0.152	-	-	600 - 900	UG387P
-	WR-1	0.254×0.127	2.06	15.0	750 - 1100	UG387P
-	WR-0.8	0.203×0.102	-	-	900 - 1400	UG387P
-	WR-0.65	0.165×0.083	1.8	9.5	1100 - 1700	UG387P

※WRをクリックするとシミュレーションによる指向性データが表示されます。

　　

図面

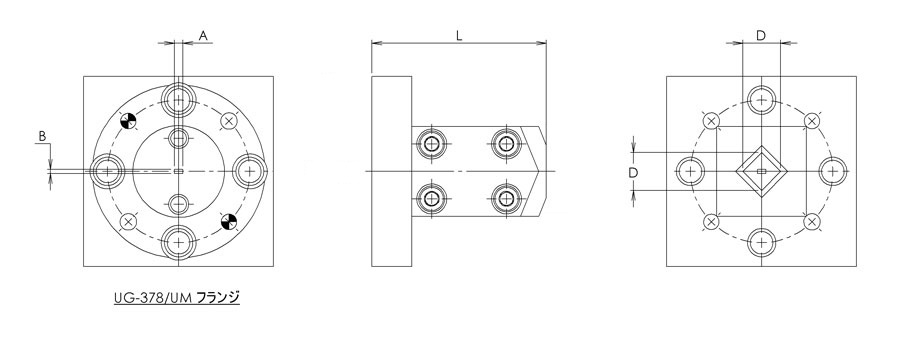

合せ加工型

Dはホーン部のアンテナ径、Lはホーン部分を含めた導波路の長さ、A×Bはフランジ側の口径です。

　　　

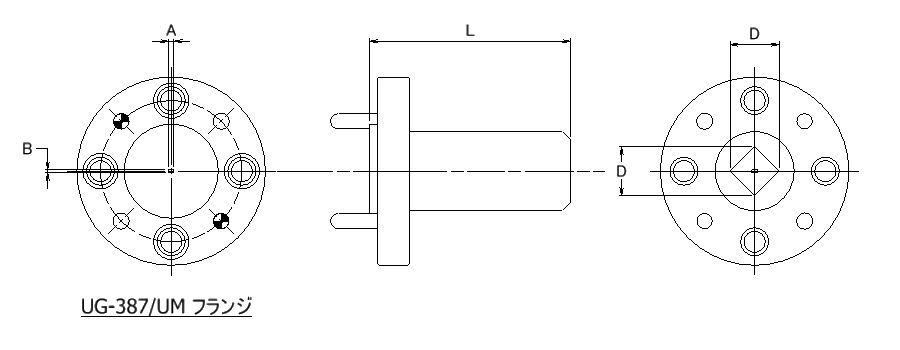

一体型

Dはホーン部のアンテナ径、Lはホーン部分を含めた導波路の長さ、A×Bはフランジ側の口径です。
