レンズホーンアンテナ

- Lens Horn Antennas -

商品説明

・レンズホーンアンテナ ホーンアンテナよりもっと高利得がほしい場合にはレンズアンテナを製作しています。レンズ部分をアンチリフレクション型にすることも可能です。

製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。
すべて特注品となっておりますので、是非ご相談ください。

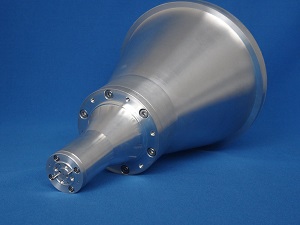

【商品完成例】レンズホーンアンテナ 【商品完成例】レンズホーンアンテナ 【商品完成例】レンズホーンアンテナ 【商品完成例】レンズホーンアンテナ 【商品完成例】アンチリフレクション型レンズ

対応表

製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
サイズ 透過周波数(GHz) フランジ
バンド WR 口径(mm)
A × B		 φ(mm) 長さ(mm)
L
K WR-42 10.668×4.318 98 137 17.5 - 26.5 UG381
Ka WR-28 7.110×3.560 68 96 26.5 - 40.0 UG381
U WR-19 4.780×2.390 47 63 40.0 - 60.0 UG383
V WR-15 3.759×1.880 39 69 50.5 - 75.0 UG385
E WR-12 3.100×1.550 33 58 60.0 - 90.0 UG387
W WR-10 2.540×1.270 28 49 75.0 - 110 UG387
F WR-8 2.030×1.020 24 40 90.0 - 140 UG387
D WR-6 1.651×0.825 19 40 110 - 170 UG387P
G WR-5 1.295×0.648 15 31 140 - 220 UG387P
H WR-4 1.092×0.546 13 27 170 - 260 UG387P
J WR-3 0.864×0.432 11 22 220 - 330 UG387P

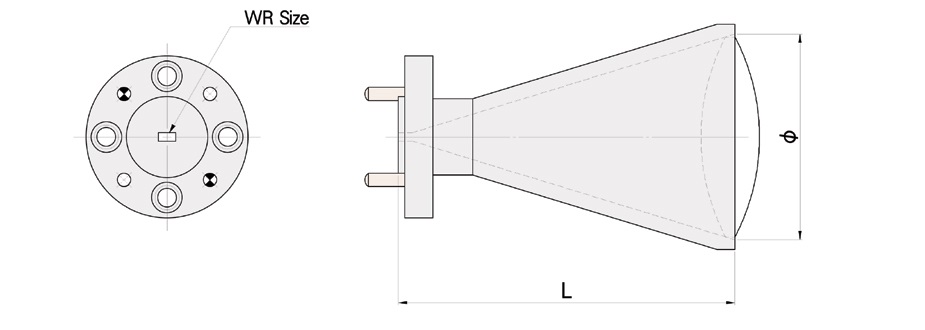

図面

レンズホーンアンテナ

φはホーン部（レンズ）の径、Lはホーン部分を含めた導波路の長さ、A×Bはフランジ側の口径です。

フランジ

UG381,383はフランジの径がφ28.58。UG385,387はφ19.05。UG387-Pはφ19.05でピン穴が２つ増えます。UG599は角フランジで□19.05。同じく角フランジのUG595は□22.23です。
