コニカルホーン

- Conical Horn -

商品説明

・コニカルホーン 本品は標準ゲインホーンのコニカルホーン（円-円）です。

下の表のφ(mm)とL(mm)の値はゲインが21dBの場合の参考値です。

製品に関するご質問、ご相談はお問い合わせ、またはお電話(0422-52-0167)にてご連絡ください。特注も承っておりますので、是非ご相談ください。

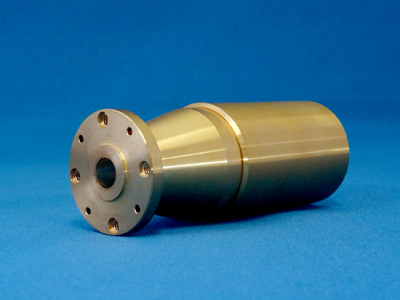

【商品完成例】コニカルホーン

【商品完成例】コニカルホーン

【商品完成例】コニカルホーン

【商品完成例】コニカルホーン

対応表

製品に関するご相談はお問い合わせ、または0422-52-0167までご連絡ください。
φD(mm)	透過周波数(GHz)	バンド	φ(mm)	長さ(mm) L	フランジ
8.331	20.0 - 24.5	K	59.690	111.354	UG381
6.350	31.8 - 43.1	Ka	42.164	78.664	UG381
4.775	43.0 - 50.0	U	32.410	60.477	UG383
3.581	58.0 - 68.0	V	23.927	44.628	UG385
3.175	66.0 - 82.0	E	19.558	36.525	UG387
2.845	75.0 - 88.0	W-Low	16.358	33.020	UG387
2.388	88.0 - 110	W-High	15.215	28.397	UG387
2.261	90.0 - 115	F-Low	13.056	27.940	UG387
1.905	115 - 140	F-High	11.811	22.047	UG387
1.854	110 - 140	D-Low	10.617	22.860	UG387P
1.499	140 - 160	D-High	10.058	18.745	UG387P
1.473	140 - 220	G	8.331	19.050	UG387P
1.245	170 - 260	H	7.010	16.510	UG387P
0.99	220 - 330	J	5.537	13.970	UG387P

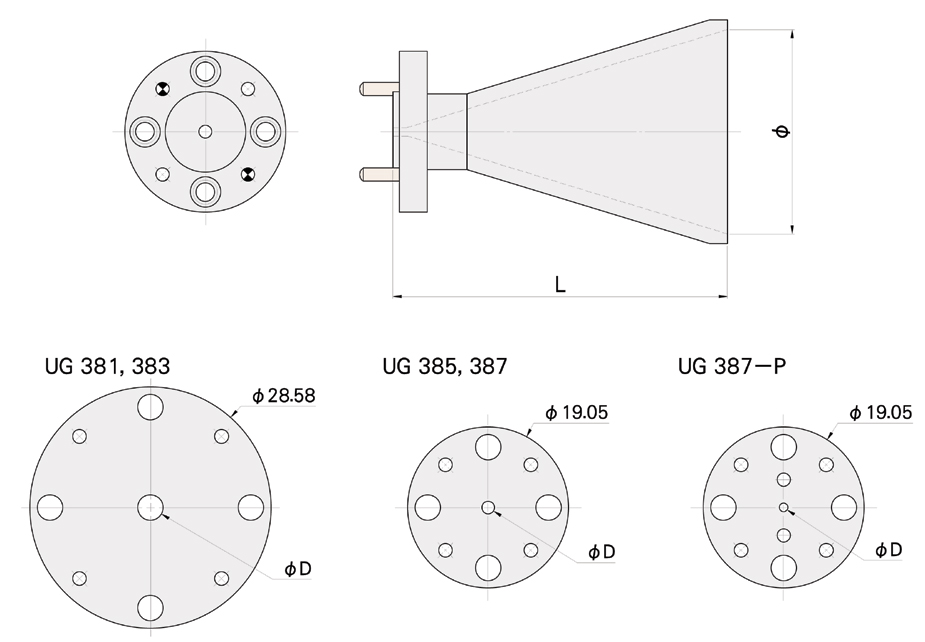

図面

コニカルホーン

φはホーン部の径、Lはホーン部分を含めた導波路の長さ、φDはフランジ側の口径です。またフランジの大きさはUG381,383がφ28.58、UG385,387,UG387-Pがφ19.05です。UG387-Pは精密ピンがついています。具体的な数値は対応表をご覧ください。
