Waveguide multi channel selector


Description


・Waveguide multi channel selector We manufacture custom products.
Please contact us with questions and for quotation.
【8ch side】8×1ch Selector 【8ch side】8×1ch Selector 【8ch side】8×1ch Selector 【1ch side】8×1ch Selector 【3ch side】3×1ch Selector 【1ch side】3×1ch Selector

Drawing

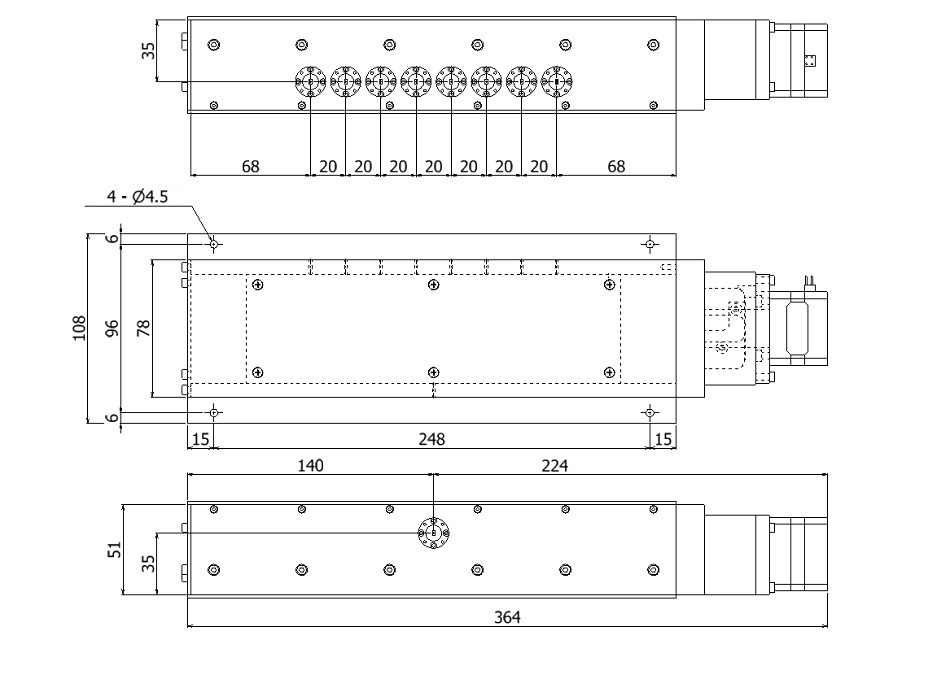

8×1 Channel Selector

モーター込みでH108×W364×D51(mm)です。詳しい寸法はお問い合わせください。

3×1 Channel Selector

モーター込みでH84×W180×D50(mm)です。詳しい寸法はお問い合わせください。

Data(3ch)


Data of 3ch Selctor
Frequency Range WR15 50GHz ~ 75GHz
V.S.W.R 1.15
Insertion loss 0.3dB
Isolation. 50.4dB
Swiching speed(1~3ch) 1 sec.
power consumption 15W
Power-supply voltage DC24V
Operating temperature limit 5℃ ~ 40℃
Method of operation Manual or Auto(RS232C)
Manual operation(touch pannel) Performance Measurement
タッチパネルで直感的な操作が可能です。マニュアル/オート操作はご要望に応えて開発いたします。
