Thermal Insulating Waveguide with Gold Plating


Description


・Thermal Insulating Waveguide with Gold Plating We manufacture custom products.
Please contact us with questions and for quotation.
【Bend】Thermal Insulating Waveguide with Gold Plating 【Bend】Thermal Insulating Waveguide with Gold Plating 【Bend】Thermal Insulating Waveguide with Gold Plating Gold Plating Inside 【Straight】Thermal Insulating Waveguide with Gold Plating

Stock


Waveguide Size Frequency(GHz) Flange Wall Thickness(mm)
WR Internal Dimension A×B(mm) SUS CuNi
WR-42 10.668×4.318 17.5 - 26.5 UG381,UG595
WR-28 7.110×3.560 26.5 - 40.0 UG381,UG599   0.3
WR-22 5.690×2.850 33.0 - 50.5 UG383 0.51 0.25
WR-19 4.780×2.390 40.0 - 60.0 UG383 0.26
WR-15 3.759×1.880 50.5 - 75.0 UG385 0.3
WR-12 3.100×1.550 60.0 - 90.0 UG387 0.15 0.27
WR-10 2.540×1.270 75.0 - 110.0 UG387 0.20 0.25
WR-8 2.030×1.020 90.0 - 140.0 UG387 0.15 0.24
WR-6 1.651×0.825 110.0 - 170.0 UG387P 0.15 0.23
WR-5 1.295×0.648 140.0 - 220.0 UG387P 0.15 0.1
WR-4 1.092×0.546 170.0 - 260.0 UG387P 0.15 0.28
WR-3 0.864×0.432 220.0 - 330.0 UG387P 0.15
WR-2.8 0.711×0.356 260.0 - 400.0 UG387P
WR-2.2 0.559×0.279 330.0 - 500.0 UG387P
WR-1.5 0.381×0.191 500.0 - 750.0 UG387P
WR-1.2 0.305×0.152 600.0 - 900.0 UG387P
WR-1 0.254×0.127 750.0 - 1100.0 UG387P

Gold Plating Inside


Data of Thermal Insulating Waveguide with Gold Plating(WR10 L=100mm)

ステンレス製導波管内側金メッキの場合の特性データの比較。内側金メッキのほうがapprox.1~1.5dB損失が少ないです。

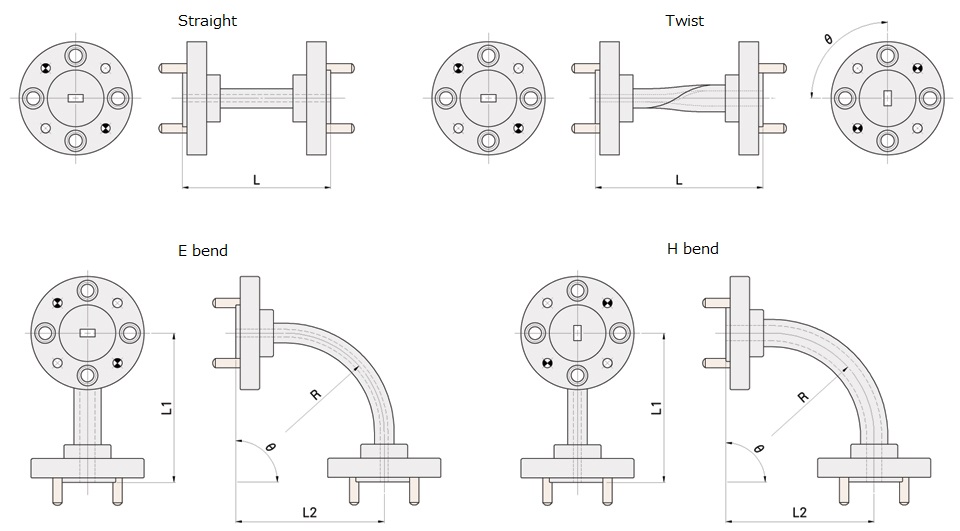

Drawing


Dimensions can be changed freely.

ストレート、Eベンド、Hベンド、ツイスト導波管のDrawingです。Lがストレート導波管の長さ、L1,L2はE,Hベンドにて各Flange面の口径の中心を対角とする長方形の縦と横の長さ
                                      (複数回ベンドの場合は定義が異なります。お手数ですがご所望の製品のDrawingを添付したメールでお問い合わせください。)、θはツイストのひねりの角度です。それぞれ単位はmmです。

Flange
