オープンスペース型光エンコーダ
(ORE-OS-□□□）
|
■特徴
本光エンコーダは、当社のエンクローズ型のものの内部を構造体だけを取り出して製品化したもので、スケール板(目盛板）を設備や回転体のシャフトに取り付けることにより、Ａ、Ｂ、Ｚ相を取り出すことが出来ます。又、外乱ノイズの影響を無くす為にモジュレーション方式ではなく、純光学的にノイズを除去する方式を用いている為、100kHZ程度までカウントミスする事は有りません。（標準10kHZ） |
 |
 |
《 スケール板貼付例 》 |

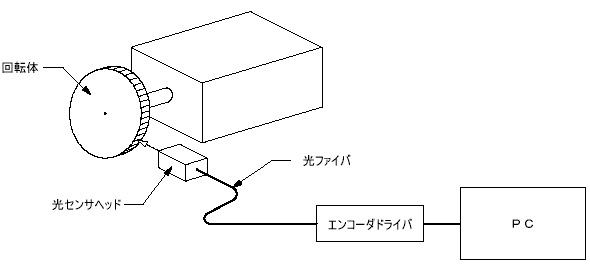

《 光センサヘッド取付例 》 |
|
|
■仕様
| ・電源電圧 |
DC12V ±10％ |
| ・消費電流 |
500mＡ以下 |
| ・検出方式 |
インクリメンタル |
| ・出力相 |
A, B, Z相 |
| ・出力形態 |
矩形波 |
| ・最高応答周波数 |
100kHZ （標準10kHZ） |
| ・出力位相差 |
A, B位相差90°±45°（T/4±T/8) Z相T±T/2 |
| ・使用周囲温度／湿度 |
0〜60［℃］
RH35％〜90％ 結露しないこと |
|

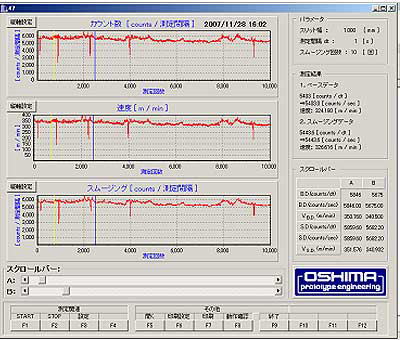

| ■サンプル測定ソフト
|
|
