光通信方式　　完全防爆仕様
オプションで完全非磁性も製作可能

光ファイバ式ロータリーエンコーダ

■特徴

このエンコーダは、エンコーダ部に全く電気を使用していないので、完全防爆仕様になっております。
高電圧・高エネルギー・高磁場等の影響もありませんので、厳しく劣悪な環境にて使用することができます。
また、光ファイバは石英ファイバを使用しているため長い距離でのひきまわしも可能です。

■仕様

・標準ファイバ長	5Ｍ（オプションにより長さ変更可、＋\1.000.-/Ｍ）
・分解能	720、1000、3600［パルス／回転］（オプションで他パルスも可）
・許容最高回転数	5000rpm（720パルスの場合）
	1000rpm（3600パルスの場合）
・電源電圧	DC12［V］±10％
・内部消費電流	500［mA］以下
・検出方式	インクリメンタル
・出力相	A、B 相（50％duty）、Ｚ相
・出力形態	オープンコレクタ出力(DC30V以下）50mA max
・最高応答周波数	60k［Hz］（オプションで240kHzも可）
・出力位相差	A,B位相差90°±45°（T/4±T/8)　Z相T±T/2
・波形立上り立下り	200n Sec以下（出力ケーブル1Ｍ以下）
・起動トルク	100gf-cm以下
・軸許容荷重	ラジアル	500ｇ
	スラスト	500ｇ
・重量	エンコーダ本体	600ｇ
	標準ドライバー	1ｋｇ
・外形寸法	エンコーダ本体	φ55×45［mm］
	標準ドライバー	130×180×40［mm］
・使用周囲温度／湿度	検出部	0～60［℃］　RH35％～90％　結露しないこと
	制御部	0～50［℃］　RH35％～90％　結露しないこと

※ 分解能はオプションで任意設定可能です。　※ 中継コネクタはオプションです。

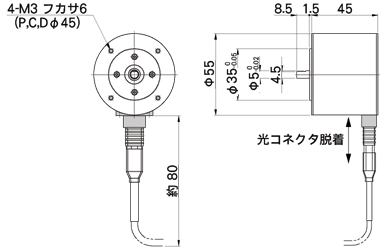

■エンコーダ本体外径寸法図

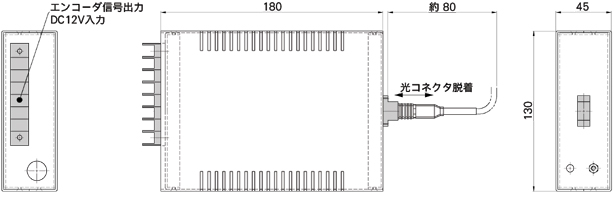

■制御部寸法図

■使用例
