光通信方式 完全防爆仕様
オプションで完全非磁性も製作可能
光ファイバ式ロータリーエンコーダ
(ORE110-□□□）
Optical Fiber Rotary Encoder
|
■特徴
本品は、光通信方式のエンコーダです。本体には光通信ケーブルより供給される光信号だけなので、原理的に完全防爆であり、高ノイズ・強磁場・高放射線にも強いものになっています。又、長距離の信号伝送でも途中でノイズを拾うこともありません。 |
 |
 |
 |
| 《 エンコーダ 》 |
《 コントローラ 》 |
《 光ファイバケーブル 》 |
|

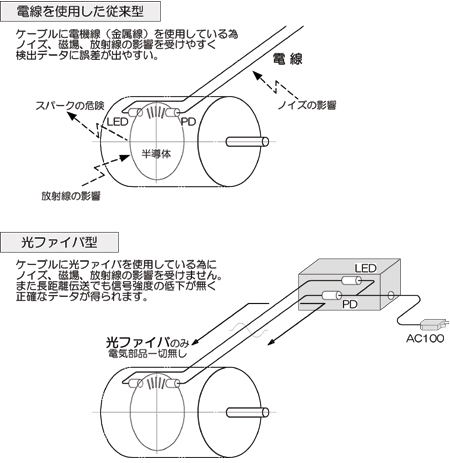

■光通信方式の利点
|
|
■仕様
| ・分解能 |
3600、1024、1000、500[パルス/回転]（オプションで他パルスも可） |
| ・許容最高回転数 |
3600rpm （オプションで6000rpmも可） |
| ・電源電圧 |
DC12[V] ±10％ |
| ・内部消費電流 |
500[mＡ]以下 |
| ・検出方式 |
インクリメンタル |
| ・出力相 |
A、B相（50%duty）、Z相 |
| ・出力形態 |
矩形波 |
| ・最高応答周波数 |
60[kHZ] |
| ・出力位相差 |
A, B位相差90°±45°（T/4±T/8) Z相T±T/2 |
| ・波形立上り立下り |
200n Sec以下（出力ケーブル1Ｍ以下） |
| ・起動トルク |
200gf-cm以下 |
| ・軸許容荷重 |
ラジアル |
2㎏ |
|
スラスト |
1㎏ |
| ・重量 |
エンコーダ本体 |
2.5㎏ |
| ・外形寸法 |
エンコーダ本体 |
φ110×97[mm] |
| ・使用周囲温度／湿度 |
検出部 |
0～60［℃］RH35％～90％ 結露しないこと |
|
制御部 |
0～50［℃］RH35％～90％ 結露しないこと |
|

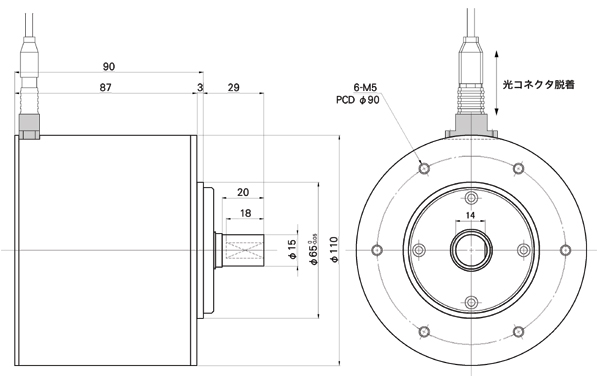

| ■エンコーダ本体外径寸法図
|

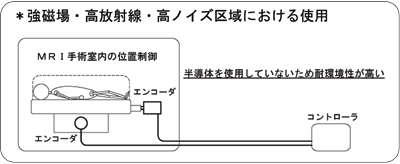

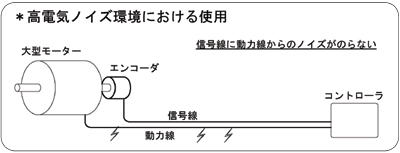

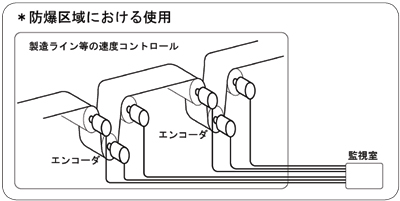

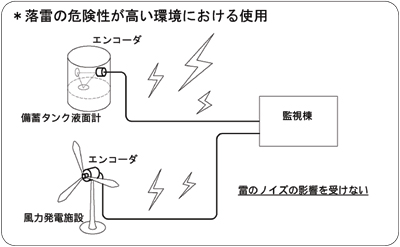

| ■使用例 |
■納入実績 |
 |
滋賀医科大学 ： MRI手術室
東京大学 ： MRI手術室
ハーバード大学 ： MRI手術室 |
 |
フィルムコーティング製造工場ライン |
 |
厚生省ロボット研究所 ： ロボットの暴走検知システム
東京都産業技術研究所 ： ロボットの暴走検知システム
自動車製造業（トヨタ、ホンダ、マツダ等） ： 自動車の自動制御部のノイズによる暴走検知 |
 |
|
|
